产品概述

ZDLP电子式电动单座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

调节机构主要技术参数


公称通径mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

阀座通径mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

250

300

可与本公司
商洽生产

额定流量系数kv

直线型

0.08

0.12

0.20

0.32

0.5

0.8

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比







1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

行程(mm)

10

16

25

40

60

100

流量特性

直线

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通单座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

配用电动执行机构型号

PSL

PSL-201

PSL-202

PSL-204

PSL-208

PSL-312

PSL325

361L

361LSA-08
361LXA-08

361LSA-20

361LSB-30

361LSB-
50

361LSC-65

361LSC-99

防爆型

361LXA-20

361LXB-30

361LXB-
50








注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。

2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

性能

1、执行机构主要技术参数

型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08
361LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

361LSA-20
361LXA-20

2000

2000
2000

0.50

2.1
2.1

204

361LSB-30
361LXB-30

4500

3000
3000

0.50

3.5
3.5

208

361LSB-50
361LXB-50

8000

5000
5000

1.00

1.7
1.7

312

361LSC-65

12000

6500

0.60

2.8

325

361LSC-99

25000

10000

1.0

2.0

2、性能指标

基本误差%

配3610L±2.5; 带定位器 ±1.0

回差%

配361L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

2.5

泄量量L/H

符合JB/T7387-94 IV级 小于阀的额定容量×10-4

3、允许压差

公称通径(mm)

20

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78









PSL204






4.31

2.76

1.76

1.04

0.69

0.44






PSL208









1.86

1.23

0.78

0.50

0.35

0.20



PSL320












1.260.870.490.320.22

配361L

361LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78









361LSB-50






4.79

3.06

1.96

1.16

0.76

0.49






361LSC-65









1.51

0.99

0.64

0.41

0.28




361LSC-99












0.63

0.44

0.25

0.16

0.11

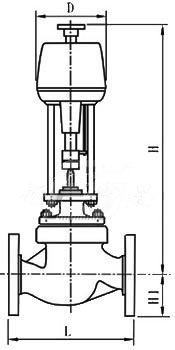

外形尺寸 mm

1-200I113215Nc.jpg           zjhpf_wxt.jpg

公通径(mm)

20

25

40

50

65

80

100

150

200

250

300

L(mm)

PN1.6MPa

181

184

222

254

276

298

352

451

600

720

820

PN4.0MPa

194

197

235

267

292

317

368

473

600

760

850

PN6.4MPa

206

210

251

286

311

337

394

508

650

800

870

H1(mm)

67

72

87

92

105

110

127

174

209

300

350

配PSL

H(mm)

普通型

738

750

765

767

845

857

875

1025

1045

1252

1545

散热片型

888

900

930

937

1025

1042

1085

1285

1305

1805

1825

D(mm)

176

225

重量(KG)

15

17

24

29

49

61

82

150

211

370

570

配361L

H(mm)

普通型

501

513

650

652

770

782

800

1080

1125

1345

1365

散热片型

651

663

815

822

950

967

1010

1340

1385

1625

1645

D(mm)

225

310

重量(KG)

23

24

39

44

64

76

97

203

264

418

618
